Светофоры дорожные

ГОСТ Р 52282-2004

Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний



Принят и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2004 г. N 109-ст)



Национальный стандарт РФ



Содержание



 1. Область применения

 2. Нормативные ссылки

 3. Классификация

 4. Основные параметры и общие технические требования

 5. Методы испытаний

 Приложение А. Типы и исполнение светофоров

 Приложение Б. Параметры  рабочих  поверхностей  рассеивателей  сигналов

               светофоров

 Приложение В. Символы,   используемые   на    рассеивателях    сигналов

               светофоров (масштабное изображение)

 Приложение Г. Технические требования к светофорам

 Приложение Д. Измерение "фантомного" сигнала транспортного светофора

 Библиография





ГОСТ Р 52282-2004



ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ.

СВЕТОФОРЫ ДОРОЖНЫЕ. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ.

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ



Traffic control devices.

Road traffic lights.

Types and basic parameters.

General technical requirements. Test methods



Дата введения 1 января 2006 г.

Введен впервые

1. Область применения



Настоящий стандарт распространяется на дорожные светофоры (далее - светофоры), предназначенные для регулирования движения транспортных средств и пешеходов.



2. Нормативные ссылки



В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 5635-80 Рассеиватели стеклянные для автотракторных, мотоциклетных и велосипедных осветительных и светосигнальных приборов. Технические условия

ГОСТ 7721-89 Источники света для измерения цвета. Типы. Технические требования. Маркировка

ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ Р МЭК 598-2-1-97 Светильники. Часть 2. Частные требования. Раздел 1. Светильники стационарные общего назначения

ГОСТ Р 51320-99 Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех

ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия

ГОСТ Р МЭК 60173-99 Расцветка жил гибких кабелей и шнуров



Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.



3. Классификация



3.1 В зависимости от назначения светофоры подразделяют на две группы:

Т - транспортные;

П - пешеходные.

3.2 В каждой группе светофоры подразделяют на типы и исполнения в соответствии с приложением А.

3.3 Светофорам присвоены индексы, в которых первая буква соответствует группе, цифра - типу светофора, последующие буквы - его исполнению (при наличии), следующая цифра - варианту конструкции по таблице Б.1 приложения Б, после чего следует обозначение настоящего стандарта.

Обозначения исполнения светофора:

п - с правой дополнительной секцией;

л - то же, с левой;

пл - с правой и левой дополнительными секциями;

г - с горизонтальным расположением сигналов;

ж - с дополнительным сигналом желтого цвета;

д - с двойным сигналом.



Пример условного обозначения дорожного светофора транспортной группы, типа 1, с двумя дополнительными правой и левой секциями, с диаметром выходной апертуры всех секций светофора 200 мм, что соответствует варианту конструкции 1 по таблице Б.1 приложения Б:

Светофор Т.1. пл 1 ГОСТ Р 52282-2004



4. Основные параметры и общие технические требования



4.1 Светофоры должны изготовляться в климатических исполнениях У и ХЛ, категории размещения 1 по ГОСТ 15150.

4.2 Требования к конструкции

4.2.1 Размеры рабочих поверхностей выходной апертуры сигналов светофоров по цвету и вариантам конструкции должны соответствовать приведенным в таблице Б.1, а предельные отклонения размеров - в таблице Б.2 приложения Б.

4.2.2 Расстояния между геометрическими осями рассеивателей должны соответствовать указанным в таблице Б.3 приложения Б.

4.2.3 Отклонение линейных размеров символов на рассеивателях не должно превышать +-1% значений, определенных по масштабному изображению.

4.2.4 Масштабные изображения символов, используемых на рабочей поверхности рассеивателей сигналов светофоров, приведены в приложении В.

Реальный масштаб изображения символов выбирают в соответствии с конкретными размерами рабочей поверхности рассеивателей.

4.2.5 Длина козырька секции транспортного светофора с выходной апертурой диаметром 200 и 300 мм должна быть 240-300 мм, а угол наклона в вертикальной плоскости (вниз) должен быть 2°-5°.

При использовании в светофоре в качестве источника света сигнальных модулей, состоящих из светоизлучающих диодов (далее - сигнальные модули), длина козырька может быть уменьшена в два раза. Минимальный диаметр отверстия для крепления корпуса секции светофора на опоре - 28 мм.

4.2.6 Все детали и сборочные единицы светофоров должны быть изготовлены из антикоррозионных материалов или иметь защитное покрытие по ГОСТ 9.032.

4.2.7 Детали секции светофора (конус, крышка и козырек) должны быть черного или серого цвета.

4.2.8 Конструкция светофоров должна обеспечивать:

а) возможность фокусировки луча источника света в случае применения в качестве источника света ламп накаливания;

б) предохранение резьбовых соединений от самоотвинчивания;

в) монтаж на опорах различных видов с возможностью регулирования светофора в горизонтальной и вертикальной плоскостях:

1) светофорных стойках, колонках,

2) опорах городского освещения,

3) стенах зданий, мостах, путепроводах, в туннелях,

4) консольных и рамных опорах,

5) растяжках.

4.2.9 Уровень радиопомех, создаваемых работающим светофором, не должен превышать значений, установленных ГОСТ Р 51320.

4.2.10 При наличии дополнительной секции на рассеивателе основного зеленого сигнала наносят контурные стрелки направлений движения. При этом светофор должен быть оборудован экраном белого цвета прямоугольной формы (либо повторяющей контур светофора) с закругленными краями и выступающим за габариты светофора не менее чем на 120 мм.

4.3 Электротехнические требования

4.3.1 Для присоединения светофора к питающей электросети должна быть предусмотрена клеммная колодка, которую размещают внутри на боковой стенке корпуса.

4.3.2 Сопротивление изоляции между токоведущими проводами, а также между токоведущими проводами и заземляющим контактом или нетоковедущими частями светофора должно быть не менее 20 МОм в холодном (обесточенном) состоянии.

4.3.3 Изоляция должна выдерживать испытательное напряжение 1500 В частотой 50 Гц без пробоя или перекрытия в течение не менее 1 мин.

4.3.4 Металлические детали светофора, не находящиеся под напряжением, должны быть заземлены.

4.3.5 Токоведущие провода должны иметь маркировку или окраску по ГОСТ Р МЭК 60173.

4.3.6 При смене лампы светофора патрон не должен проворачиваться.

4.3.7 Светофоры должны иметь степень защиты от воздействия окружающей среды IP54 по ГОСТ 14254.

4.3.8 В качестве источников света в светофорах используют светоизлучающие диоды или электрические лампы накаливания общего назначения.

4.4 Колориметрические и фотометрические характеристики

4.4.1 Координаты цветности х и у, определяемые в стандартной колориметрической системе МКО 1931 г. относительно источника света типа А по ГОСТ 7721, должны соответствовать указанным в таблице Г.1 и на рисунке Г.1 приложения Г.

4.4.2 Коэффициенты пропускания рассеивателей, установленные при стандартном источнике света А [Т_цв = (2856 +-10) К], должны соответствовать указанным в таблице Г.2 приложения Г.

4.4.3 Осевая сила света сигналов светофора должна соответствовать указанной в таблице Г.3 приложения Г. Для светофоров Т.1-Т.4 и Т.4.ж с изображением на рассеивателях стрелок на черном фоне и контурных стрелок осевая сила света должна составлять не менее 80% от соответствующих минимальных значений, указанных в таблице Г.3, а для дополнительных секций с изображением стрелок на черном фоне - не менее 50 кд.

4.4.4 Светораспределение сигналов транспортных светофоров с диаметром выходной апертуры 200 и 300 мм приведено в таблицах Г.4 и Г.5 приложения Г. Светораспределение сигналов трансформаторных светофоров с диаметром выходной апертуры 100 мм и дополнительных секций не нормируют.

4.4.5 Яркостной контраст K_L (отношение максимальной яркости L_max к минимальной L_mm по всему полю рассеивателя основного сигнала светофора) должен быть не более 10:1.

4.4.6 Отношение фактической осевой силы света l, излучаемой светофором, к силе света l_Ph ложного сигнала, отраженного от рассеивателя светофора при попадании на него солнечного света ("фантомный" сигнал), должно быть не менее 10:1.

4.5 Эксплуатационные характеристики

4.5.1 Показатели внешнего вида рассеивателей светофоров должны соответствовать требованиям 1.8 ГОСТ 5635.

4.5.2 Термостойкость рассеивателей светофоров должна соответствовать требованиям 1.6 ГОСТ 5635.

4.5.3 В светофорах, использующих в качестве источников света сигнальные модули, выход из строя более 20% светоизлучающих диодов одной из секций считают достаточным для прекращения их дальнейшей эксплуатации.

4.5.4 Конструкция светофоров должна обеспечивать стабильность параметров, указанных в 4.2.1-4.2.4, 4.3.2, 4.3.3, 4.3.7, 4.4.1, 4.4.2, в течение не менее трех лет со дня ввода в эксплуатацию в условиях воздействия окружающего воздуха температурой от минус (60 +- 2)°С до плюс (60 +- 2)°С.

4.5.5 Сигналы светофоров должны быть четко различимы в ночное время с расстояний не менее 100 м, когда они переведены на режим пониженного напряжения питания ламп накаливания, составляющий не менее 80% от номинального напряжения (220 В) электросети.

4.6 Маркировка, упаковка

4.6.1 На светофоре должна быть предусмотрена маркировка, содержащая его условное обозначение в соответствии с 3.3.

4.6.2 Способ упаковки светофоров должен обеспечивать предохранение их от механических повреждений при перевозке транспортом любого вида в соответствии с правилами перевозок грузов, действующими на транспорте каждого вида.



5. Методы испытаний



5.1 Светофоры, если это не оговорено особо, следует испытывать при температуре воздуха (25 +- 10)°С, относительной влажности 45%-80% и атмосферном давлении 84-107 кПа (630-800 мм рт.ст.).

5.2 Размеры и расстояния (4.2.1-4.2.3, 4.2.5) проверяют металлической линейкой по ГОСТ 427. Соответствие требованиям 4.2.4, 4.2.7 проверяют визуально.

5.3 Испытание на антикоррозионную защищенность (4.2.6) проводят в соответствии с ГОСТ Р МЭК 598-2-1.

5.4 Испытание на плотность соединений деталей светофоров при воздействии дождя (4.3.7) проводят в соответствии с методикой ГОСТ 14254.

5.5 Измерение сопротивления изоляции (4.3.2) и испытание электрической прочности изоляции (4.3.3) проводят по ГОСТ Р МЭК 598-2-1.

5.6 Координаты цветности (4.4.1) измеряют в соответствии с требованиями ИСО/МКО Стандарт 10527 [1].

5.7 Коэффициент пропускания рассеивателя (4.4.2) измеряют по ГОСТ Р МЭК 598-2-1.

5.8 Силу света сигналов светофоров (4.4.3, 4.4.4) измеряют по ГОСТ Р МЭК 598-2-1 на расстоянии, при котором выполняется закон "обратных квадратов". При фотометрировании на светофоре должен быть установлен защитный козырек.

Фотометрирование сигналов светофоров с сигнальными модулями проводят через 30 мин после их включения.

При фотометрировании сигналов светофоров с источником света в виде лампы накаливания необходимо поддерживать электрический режим, обеспечивающий номинальный световой поток.

5.9 Яркостный контраст LK (4.4.5) измеряют оптическим яркомером. Измерения проводят методом сканирования всего поля светофильтра и определения максимальной и минимальной яркости в круге диаметром 25 мм. Площадку на рассеивателе светофора выбирают исходя из апертуры приемной диафрагмы яркомера и расстояния фотометрирования.

5.10 "Фантомный" сигнал (4.4.6) измеряют в соответствии с методикой, изложенной в приложении Д.

5.11 Показатели внешнего вида рассеивателей (4.5.1) проверяют путем их визуального осмотра без применения увеличительных приборов при дневном или искусственном рассеянном свете. Неравномерность окраски рассеивателей определяют визуально в проходящем свете на фоне белого экрана, отстоящего от наблюдателя на расстоянии 400-500 мм.

5.12 Термостойкость рассеивателей (4.5.2) проверяют по ГОСТ 5635.

5.13 Испытания на теплостойкость/холодостойкость (4.5.4) проводят в соответствии с методикой ГОСТ Р 52230.

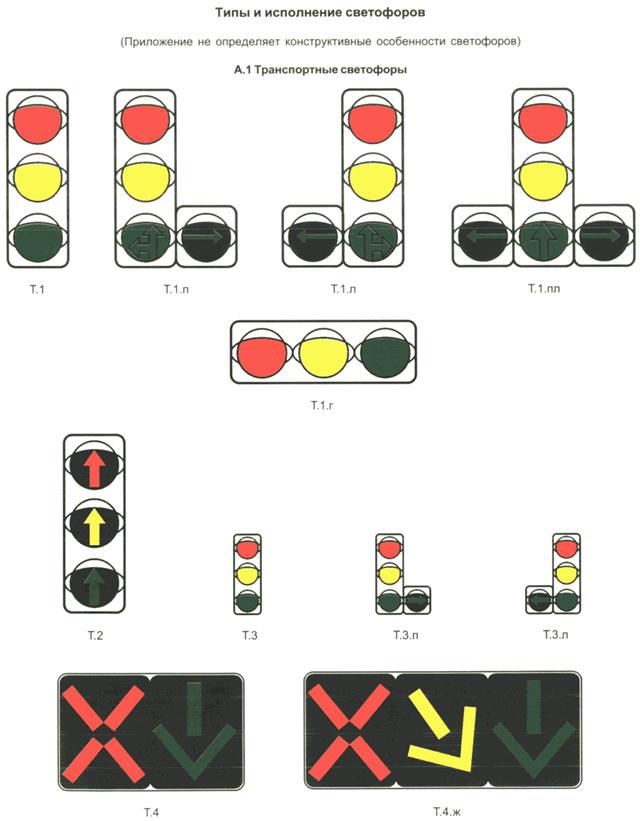

Приложение А (обязательное)



Типы и исполнение светофоров

 (Приложение не определяет конструктивные особенности светофоров)



А.1. Транспортные светофоры



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

А.1. Транспортные светофоры



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

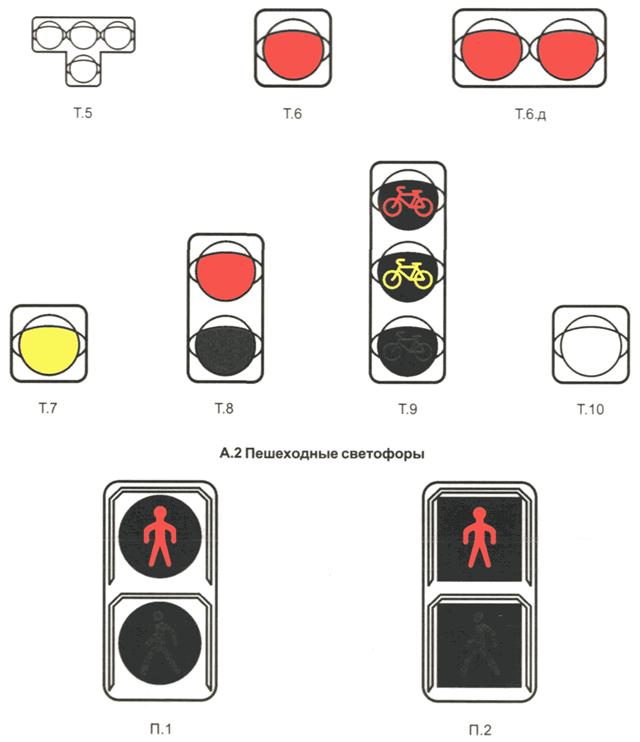

А.2. Пешеходные светофоры





Приложение Б (обязательное)



Параметры рабочих поверхностей рассеивателей сигналов светофоров



Таблица Б.1

Диаметры (габаритные размеры) выходной апертуры сигналов светофоров

Размеры в миллиметрах

/--------------------------------------------------------------------------------------------------\

|   Индекс    |   Вариант   |                           Сигнал светофора                           |

|  светофора  | конструкции |----------------------------------------------------------------------|

|             |  светофора  |   Красный   |   Желтый    |  Зеленый   |   Зеленый,    | Бело-лунный |

|             |             |             |             |            |дополнительной |             |

|             |             |             |             |            |    секции     |             |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|  Т.1, Т.2   |      1      |     200     |     200     |    200     |       -       |      -      |

|             |-------------+-------------+-------------+------------|               |             |

|             |      2      |             |     300     |    300     |               |             |

|             |-------------|             |-------------+------------|               |             |

|             |      3      |     300     |     200     |    200     |               |             |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|Т.1.п, Т.1.л,|      1      |     200     |     200     |    200     |      200      |      -      |

|   Т.1.пл    |             |             |             |            |               |             |

|             |-------------+-------------+-------------+------------+---------------|             |

|             |      2      |             |     300     |    300     |      300      |             |

|             |-------------|             |-------------+------------+---------------|             |

|             |      3      |             |     200     |    200     |      200      |             |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|    Т.1.г    |      1      |     200     |     200     |    200     |       -       |      -      |

|             |-------------+-------------+-------------+------------|               |             |

|             |      2      |     300     |     300     |    300     |               |             |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|     Т.3     |      1      |     100     |     100     |    100     |      100      |      -      |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|Т.3.п, Т.3.л |      1      |     100     |     100     |    100     |      100      |      -      |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|     Т.4     |      1      |  600 x 550  |      -      | 600 x 550  |       -       |      -      |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|    Т.4.ж    |      1      |  600 x 550  |  600 x 550  | 600 x 550  |       -       |      -      |

|-------------+-------------+-------------+-------------+------------+---------------+-------------|

|     Т.5     |      1      |      -      |      -      |     -      |       -       |     100     |

|-------------+-------------+-------------+--------------------------------------------------------|

| Т.6, Т.6.д  |      1      |     200     |                           -                            |

|             |-------------+-------------|                                                        |

|             |      2      |     300     |                                                        |

|-------------+-------------+-------------+--------------------------------------------------------|

| Т.7, Т.7.д  |      1      |      -      |     200     |                    -                     |

|             |-------------|             |-------------|                                          |

|             |      2      |             |     300     |                                          |

|-------------+-------------+-------------+-------------+------------------------------------------|

|  Т.8, П.1   |      1      |     200     |      -      |    200     |              -              |

|             |-------------+-------------|             |------------|                             |

|             |      2      |     300     |             |    300     |                             |

|-------------+-------------+-------------+-------------+------------+-----------------------------|

|     Т.9     |      1      |     200     |     200     |    200     |       -       |      -      |

|-------------+-------------+-------------+-------------+------------|               |-------------|

|    Т.10     |      1      |      -      |      -      |     -      |               |     200     |

|-------------+-------------+-------------+-------------+------------+-----------------------------|

|     П.2     |      1      |  200 x 200  |      -      | 200 x 200  |              -              |

|             |-------------+-------------|             |------------|                             |

|             |      2      |  300 x 300  |             | 300 x 300  |                             |

\--------------------------------------------------------------------------------------------------/



Таблица Б.2

Предельные отклонения диаметров (габаритных размеров) выходной апертуры сигналов светофоров

В миллиметрах

/-----------------------------------------------------------------------\

|        Номинальный размер        |            Пред. откл.             |

|----------------------------------+------------------------------------|

|          100; 200; 300           |                + 10                |

|----------------------------------+------------------------------------|

|             550; 600             |               - 100                |

\-----------------------------------------------------------------------/



Таблица Б.3

Расстояния между геометрическими осями рассеивателей

В миллиметрах

/-----------------------------------------------------------------------\

|  Диаметр (габаритные  |    Расстояние между геометрическими осями     |

|   размеры) выходной   |                 рассеивателей                 |

|       апертуры        |-----------------------------------------------|

|                       |        Номин.         |      Пред. откл.      |

|-----------------------+-----------------------+-----------------------|

|         100*          |        140-210        |         + 10          |

|-----------------------+-----------------------|                       |

|          200          |          275          |                       |

|-----------------------+-----------------------+-----------------------|

|       200, 300        |          323          |         + 12          |

|-----------------------+-----------------------+-----------------------|

|          300          |          370          |         + 15          |

|-----------------------+-----------------------+-----------------------|

|       600 x 550       |          600          |        - 100          |

|-----------------------------------------------------------------------|

|*  В  одном  светофоре  должно  использоваться  только  одно   значение|

|номинального расстояния между геометрическими осями рассеивателей.     |

\-----------------------------------------------------------------------/

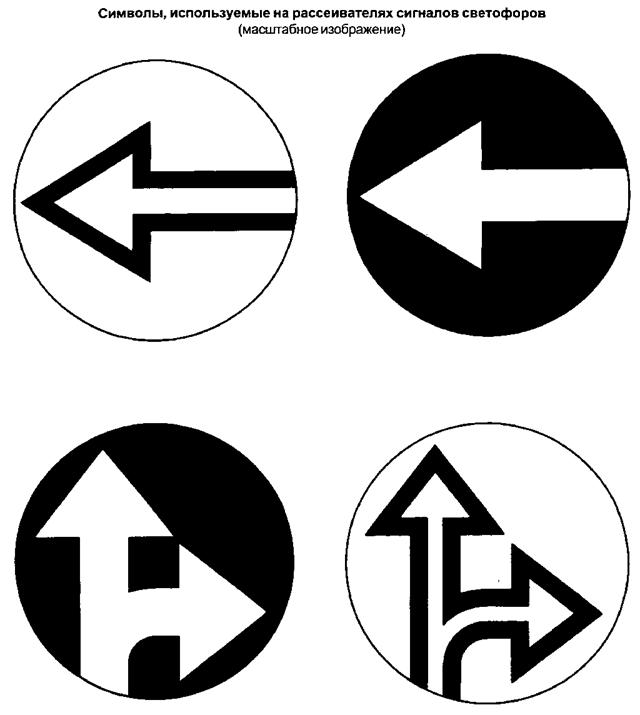

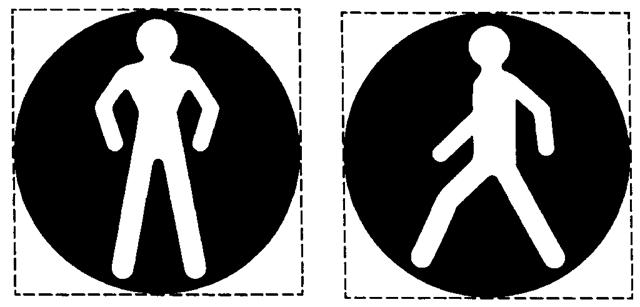

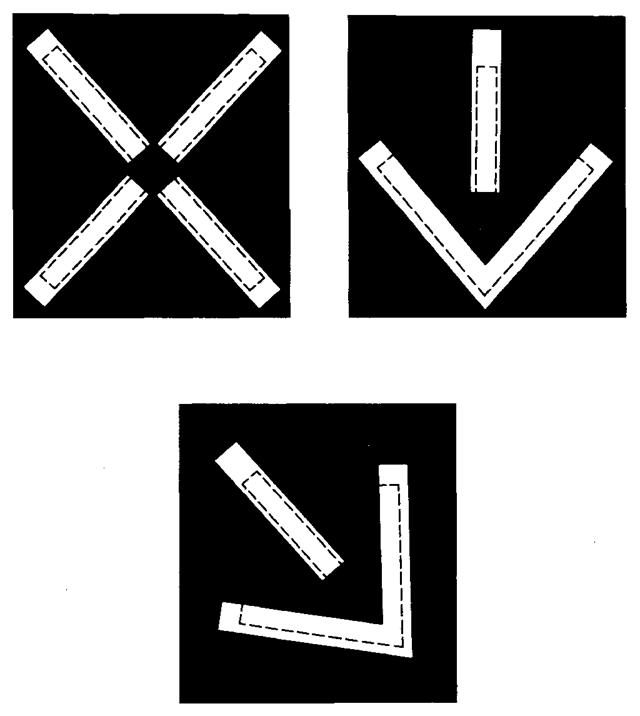

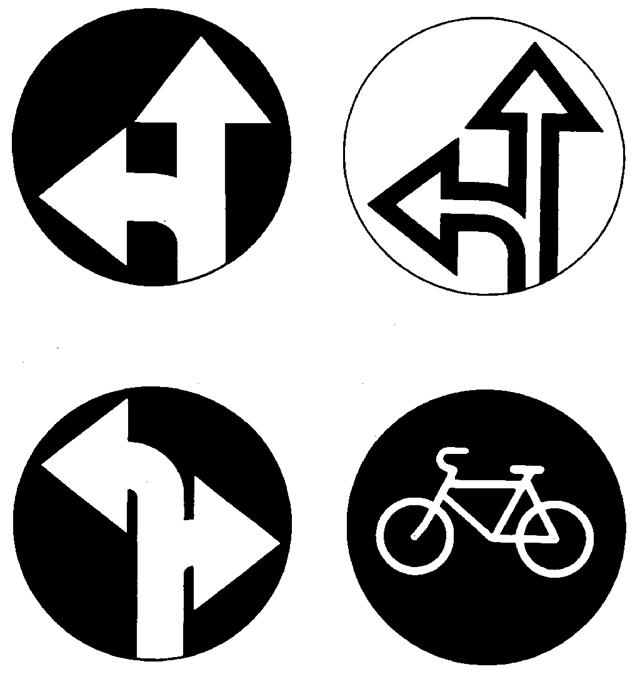

Приложение В (обязательное)



Символы, используемые на рассеивателях сигналов светофоров (масштабное изображение)



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

Символы, используемые на рассеивателях сигналов светофоров (масштабное изображение)



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

Символы, используемые на рассеивателях сигналов светофоров (масштабное изображение). Продолжение 1



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

Символы, используемые на рассеивателях сигналов светофоров (масштабное изображение). Продолжение 2



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

Символы, используемые на рассеивателях сигналов светофоров (масштабное изображение). Продолжение 3





Приложение Г (обязательное)



Технические требования к светофорам



Таблица Г.1



Координаты цветности угловых точек цветовых областей выходной апертуры светофора



/--------------------------------------------------------------------------------------------------\

| Цвет сигнала |  Обозначение   |       Координата цветности угловых точек цветовых областей       |

|              |   координат    |------------------------------------------------------------------|

|              |                |                          Угловые точки                           |

|              |                |------------------------------------------------------------------|

|              |                |       1        |       2        |       3       |       4        |

|--------------+----------------+----------------+----------------+---------------+----------------|

|Красный       |       x        |     0,670      |     0,680      |     0,710     |     0,700      |

|              |----------------+----------------+----------------+---------------+----------------|

|              |       у        |     0,320      |     0,320      |     0,290     |     0,290      |

|--------------+----------------+----------------+----------------+---------------+----------------|

|Желтый        |       x        |     0,546      |     0,560      |     0,618     |     0,612      |

|              |----------------+----------------+----------------+---------------+----------------|

|              |       у        |     0,426      |     0,440      |     0,382     |     0,382      |

|--------------+----------------+----------------+----------------+---------------+----------------|

|Зеленый       |       x        |     0,028      |     0,009      |     0,321     |     0,228      |

|              |----------------+----------------+----------------+---------------+----------------|

|              |       у        |     0,385      |     0,720      |     0,493     |     0,351      |

|--------------+----------------+----------------+----------------+---------------+----------------|

|Бело-лунный   |       x        |     0,285      |     0,440      |     0,440     |     0,285      |

|              |----------------+----------------+----------------+---------------+----------------|

|              |       у        |     0,332      |     0,432      |     0,382     |     0,264      |

\--------------------------------------------------------------------------------------------------/





Таблица Г.2



Коэффициент пропускания рассеивателей светофора



/-----------------------------------------------------------------------\

|Цвет линзы                 | Красный  |  Желтый  | Зеленый  |Бесцветный|

|---------------------------+----------+----------+----------+----------|

|Коэффициент пропускания, %,|    15    |    25    |    15    |    70    |

|не менее                   |          |          |          |          |

\-----------------------------------------------------------------------/



Таблица Г.3



Осевая сила света сигнала светофора



Сила света в канделах

/--------------------------------------------------------------------------------------------------\

|Цвет сигнала |                        Осевая сила света сигнала, не менее                         |

|             |------------------------------------------------------------------------------------|

|             |                      Транспортные светофоры типов                      |Пешеходные |

|             |------------------------------------------------------------------------| светофоры |

|             |        1, 2, 6-8        |     3    |     5     |     9     |    10     |           |

|             |-------------------------|          |           |           |           |           |

|             |Диаметр выходной апертуры|          |           |           |           |           |

|             |-------------------------|          |           |           |           |           |

|             |    200 мм  |    300 мм  |          |           |           |           |           |

|-------------+------------+------------+----------+-----------+-----------+-----------+-----------|

|Красный      |    200     |    300     |    15    |           |    50     |           |    50     |

|-------------+------------+------------+----------|           |-----------|           |-----------|

|Желтый       |    250     |    400     |    20    |     -     |    70     |     -     |     -     |

|-------------+------------+------------+----------|           |-----------|           |-----------|

|Зеленый      |    200     |    300     |    15    |           |    50     |           |    50     |

|-------------+------------+------------+----------+-----------+-----------+-----------+-----------|

|Бело-лунный  |     -      |     -      |    -     |    50     |     -     |   200     |     -     |

|--------------------------------------------------------------------------------------------------|

|Сила света любого сигнала светофора должна быть не более 2500 кд.                                 |

\--------------------------------------------------------------------------------------------------/



Таблица Г.4



Светораспределение сигналов светофоров с диаметром выходной апертуры не менее 200 мм



/--------------------------------------------------------------------------------------------------\

|  Угол по   |                           Доля от значений таблицы Г.3, %                           |

| вертикали  |-------------------------------------------------------------------------------------|

|            |                                 Углы по горизонтали                                 |

|            |-------------------------------------------------------------------------------------|

|            |  -30°   |  -20°  |  -10°   |  -5°   |   0°    |   +5°  |  +10°   |  +20°  |  +30°   |

|------------+---------+--------+---------+--------+---------+--------+---------+--------+---------|

|    +3°     |    -    |   -    |    -    |   35   |   45    |   35   |    -    |   -    |    -    |

|------------+---------+--------+---------+--------+---------+--------+---------+--------+---------|

|     0°     |    1    |    3   |   55    |   85   |  100    |   85   |   55    |    3   |    1    |

|------------+---------+--------+---------+--------+---------+--------+---------+--------+---------|

|    -3°     |    -    |   -    |    -    |   75   |   80    |   75   |    -    |   -    |    -    |

|------------|         |        |---------+--------+---------+--------+---------|        |         |

|    -5°     |         |        |   35    |   -    |   60    |   -    |   35    |        |         |

|------------|         |--------+---------|        |---------|        |---------+--------|         |

|   -10°     |         |    8   |    -    |        |   30    |        |    -    |    8   |         |

|------------+---------+--------|         |        |---------|        |         |--------+---------|

|   -20°     |    2    |   -    |         |        |    2    |        |         |   -    |    2    |

\--------------------------------------------------------------------------------------------------/



Таблица Г.5



Светораспределение сигналов светофоров с диаметром выходной апертуры не менее 300 мм



/--------------------------------------------------------------------------------------------------\

|   Угол по   |                          Доля от значений таблицы Г.3, %                           |

|  вертикали  |------------------------------------------------------------------------------------|

|             |                                Углы по горизонтали                                 |

|             |------------------------------------------------------------------------------------|

|             | -15°   |  -10°  |   -5°   |  -2,5° |    0°   |  +2,5° |   +5°  |  +10°   |  +15°   |

|-------------+--------+--------+---------+--------+---------+--------+--------+---------+---------|

|    +1,5°    |   -    |   -    |    -    |  50    |   70    |  50    |   -    |    -    |    -    |

|-------------+--------+--------+---------+--------+---------+--------+--------+---------+---------|

|     0°      |   1,5  |   15   |   65    |  75    |  100    |  75    |   65   |   15    |    1,5  |

|-------------+--------+--------+---------+--------+---------+--------+--------+---------+---------|

|    -1,5°    |   -    |   -    |    -    |  90    |   95    |  90    |   -    |    -    |    -    |

|-------------|        |        |---------+--------+---------+--------+--------|         |         |

|    -3°      |        |        |   45    |   -    |   70    |   -    |   45   |         |         |

|-------------|        |--------+---------|        |---------|        |--------+---------|         |

|    -5°      |        |   10   |    -    |        |   40    |        |   -    |   10    |         |

|-------------+--------+--------|         |        |---------|        |        |---------+---------|

|   -10°      |   5,0  |   -    |         |        |    6    |        |        |    -    |    5    |

\--------------------------------------------------------------------------------------------------/



Приложение Д (обязательное)



Измерение "фантомного" сигнала транспортного светофора



Д.1 "Фантомный" сигнал определяют в соответствии с фотометрической схемой, изображенной на рисунке Д.1.

Д.2 Проекторным (прожекторным) источником света типа В по ГОСТ 7721 освещают рассеиватель светофора сверху под углом бета = 10° +- 0,5°, создавая освещенность Е_1 = 40000 лк (при этом защитный козырек должен быть снят). Неравномерность освещенности Е_1 - не более +- 10%. Световой центр рассеивателя светофора и центр фотометрической головки гониофотометра должны лежать на одной оси (ось фотометрирования) Ось фотометрирования и оптическая ось источника света В должны находиться в одной вертикальной плоскости. Для устранения зеркальной составляющей отраженного от рассеивателя светофора сигнала в световой центр рассеивателя помещают "маску" из фотометрического бархата или черной матовой бумаги диаметром 30 мм (для рассеивателей - 200 мм) и 45 мм (для рассеивателей - 300 мм).

Д.3 При соблюдении требований Д.1, Д.2 и выключенной исследуемой секции светофора измеряют силу света l_Ph отраженного от рассеивателя исследуемой секции светофора сигнала. Выключают источник света типа В, включают исследуемую секцию светофора и измеряют осевую силу света l. Определяют "фантомный" сигнал l_Ph/l на соответствие требованиям 4.4.6. Данные измерения проводят для каждой основной секции светофора.

Д.4 Если невозможно обеспечить источником света типа В на расстоянии фотометрирования L_ф освещенность Е'_1 = 40000 лк, допускается определять силу света l_Ph по формуле



                               40000l'

                                     Ph

                        l   = ----------,                           (Д.1)

                         ph      E'

                                  1



где l'  - сила света отраженного сигнала при освещенности Е', лк;

     Ph                                                    1

    l_ф - расстояние фотометрирования, м.



Рисунок Д.10. Фотометрическая схема измерения "фантомного" сигнала от основной секции транспортного светофора



Библиография



[1] ИСО/МКО Стандарт 10527:1991 Наблюдатели, отвечающие требованиям стандартов МКО (Международной комиссии по освещению) для работы в области колориметрии.



ГОСТ Р 52282-2004 Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний

Интересное по теме
Статьи схожей тематики:
Новости по теме:
